Camera Analog là gì? Phân loại, tìm hiểu cấu tạo và ưu nhược điểm

Camera Analog ngày nay đã không còn xa lạ với người tiêu dùng với những công dụng vượt trội mà nó mang lại, để hiểu hơn về loại camera này, mời các bạn cùng VINALNK tìm hiểu khái niệm camera Analog, phân loại, cấu tạo và ưu nhược điểm của nó nhé!

1. Khái niệm Camera Analog

Camera Analog là một loại camera quan sát với cảm biến CCD và sau đó hình ảnh sẽ được số hóa để xử lý. Trước khi truyền tải hình ảnh, loại camera này cần phải chuyển đổi tín hiệu trở lại analog và truyền tải về một thiết bị analog, ví dụ như màn hình hoặc cũng có thể là thiết bị lưu trữ.

Camera Analog muốn xem qua internet phải có đầu ghi hình, bởi vì không được tích hợp giao diện web giống như camera IP, camera Analog không thể truy cập kết nối trên internet một cách độc lập mà cần phải có thiết bị trung chuyển chẳng hạn như đầu ghi hình hoặc card ghi hình analog. Ngoài ra, chất lượng hình ảnh của loại camera này còn được đo bằng thông số TVL.

>> Xem thêm: Lắp đặt camera TpHCM ở đâu?

2. Hệ thống camera Analog gồm những gì?

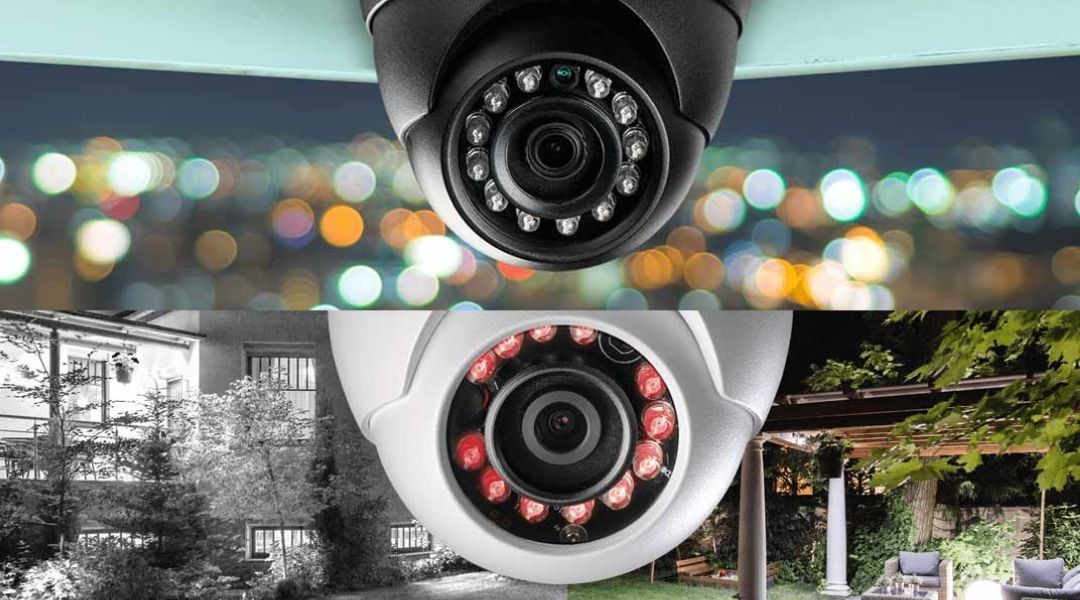

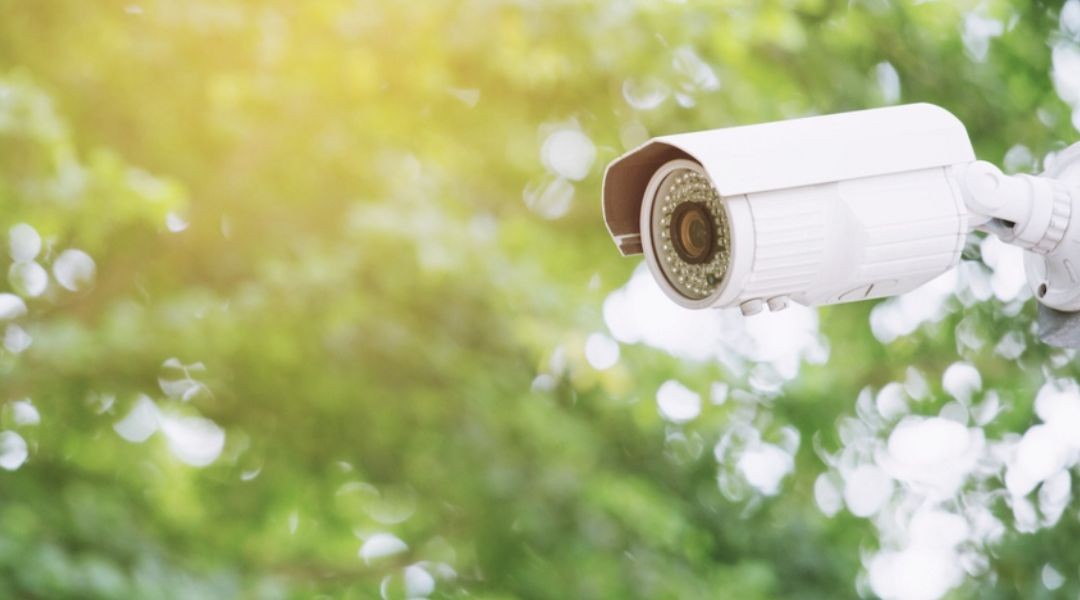

Camera

Đây là một trong những bộ phận thiết yếu và quan trọng nhất của hệ thống camera Analog, bởi lẽ, nó gồm những linh kiện chủ chốt như:

• Mắt camera
• Ống kính quang học
• Nguồn
• Bo mạch chủ
• Cảm biến hình ảnh
• Vỏ bọc

Chất lượng hình ảnh được phát ra từ camera có tác động trực tiếp đến màu sắc cũng như độ phân giải của hình ảnh trích xuất cuối cùng.

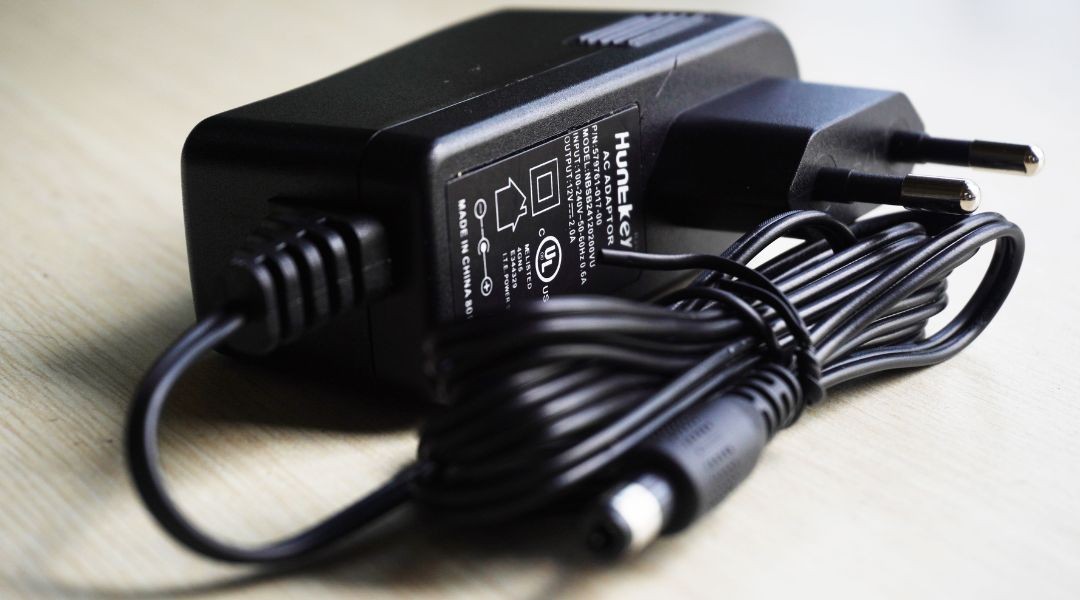

Adaptor

Thiết bị này có chức năng chuyển đổi nguồn 220V về nguồn 12V góp phần đem lại hoạt động hiệu quả nhất có thể của hệ thống camera.

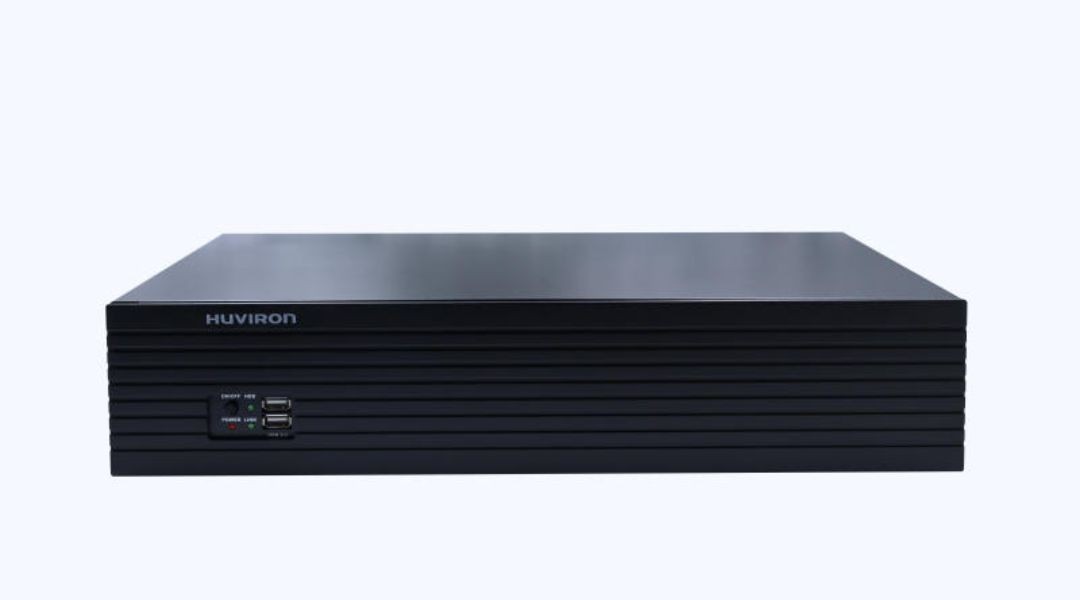

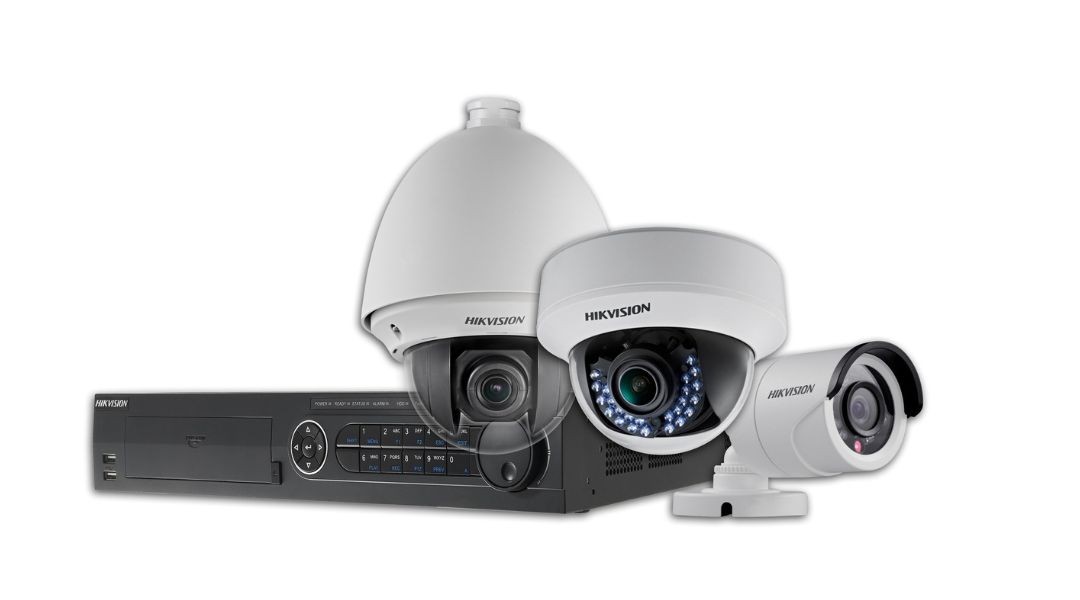

DVR

DVR với tên gọi đầy đủ là Digital Video Recorder, là một đầu ghi hình có chức năng cập nhật các tính hiệu hình ảnh đã ghi được từ camera, từ đó xử lý và phát lại cho người dùng quan sát, quản lý. Mỗi đầu ghi hình DVR đều được bố trí các cổng chức năng khác nhau như:

• Video Input: Có chức năng thu tín hiệu đầu vào
• Video Output: Ngược lại với video input, bộ phận này phát hình ảnh ra tivi, laptop, điện thoại,...
• Audio Input: Âm thanh đầu vào
• Audio Output: Âm thanh đầu ra
• RJ45: Là cổng trao đổi hình ảnh, video qua wifi

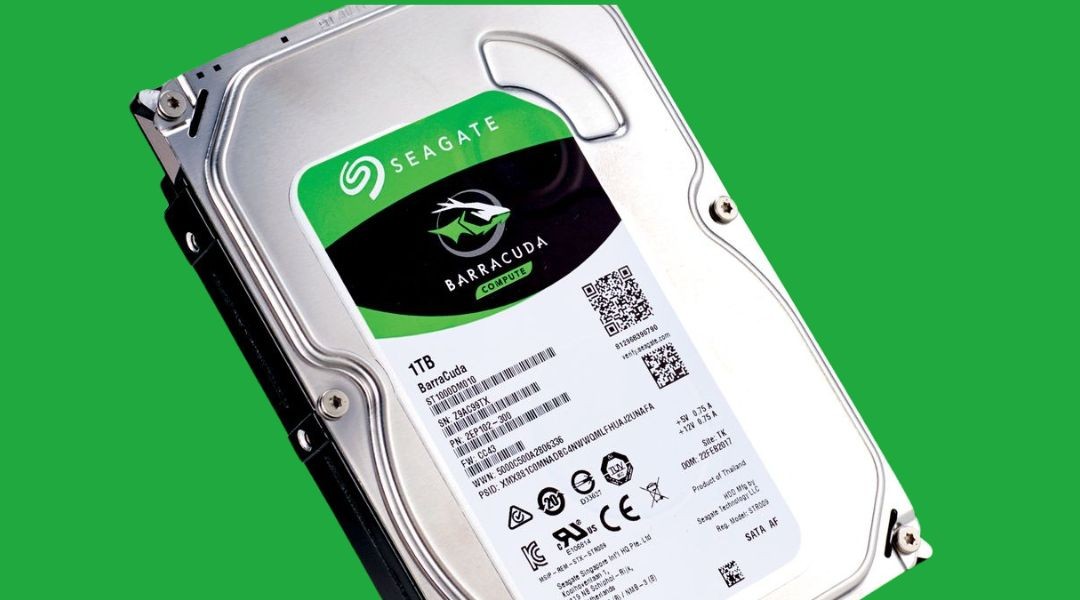

Ổ cứng cho đầu ghi hình

Chức năng của bộ phận này lưu trữ, sắp xếp cũng như quản lý hình ảnh, video đã được camera ghi lại. Bạn nên lựa chọn mua loại ổ cứng chuyên dụng cho DVR để có thể hạn chế tối đa việc đầu ghi bị treo hoặc không nhận ổ cứng.

Dây điện cấp nguồn

Có nhiệm vụ cung cấp nguồn điện giúp cho camera hoạt động ổn định hơn.

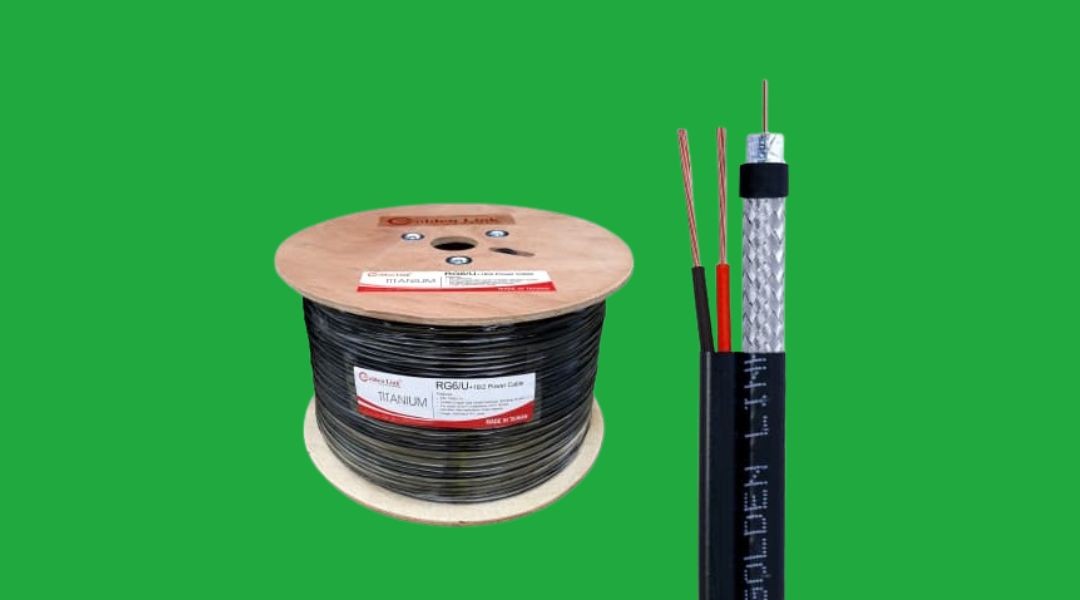

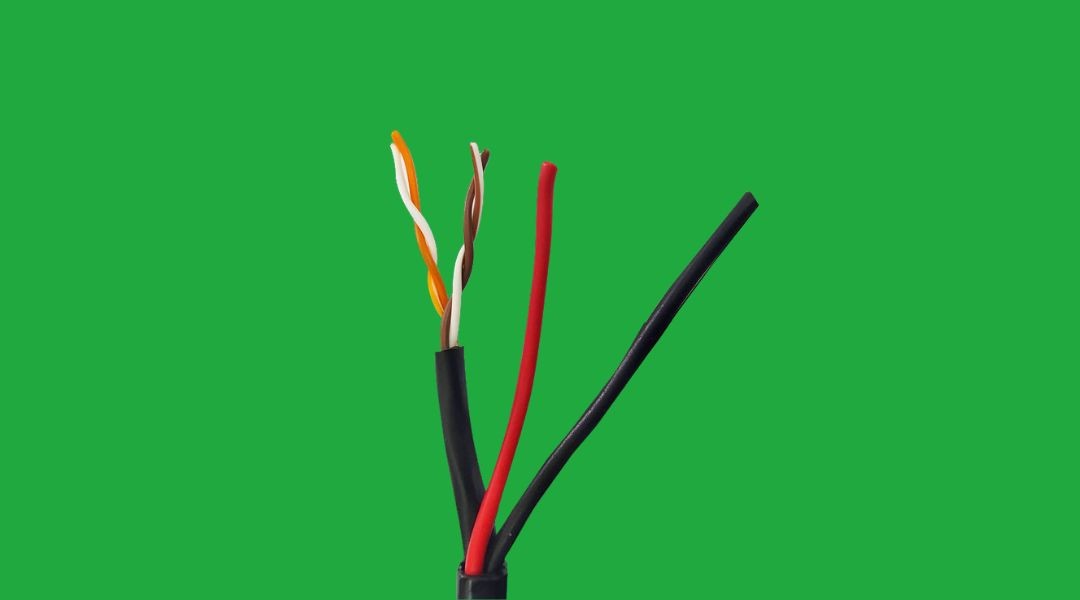

Dây tín hiệu

Bộ phận này có chức năng kết nối DVR và camera. Nếu như bạn sử dụng dây tín hiệu liền nguồn thì bạn không cần đến dây điện cấp nguồn phía trên.

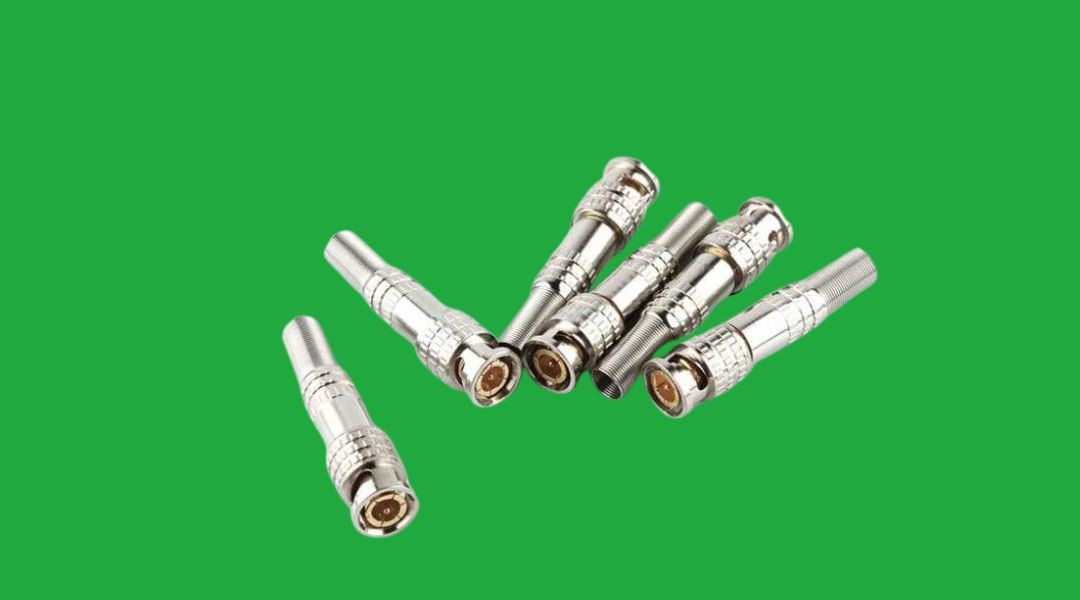

Jack kết nối

Camera Analog thường có 2 loại jack kết nối chính là BNC và RJ45, trong đó, BNC có chức năng kết nối đầu ghi với camera thông qua cáp đồng trục, còn RJ45 sẽ kết nối modem với đầu ghi để người dùng có thể dễ dàng quan sát từ xa.

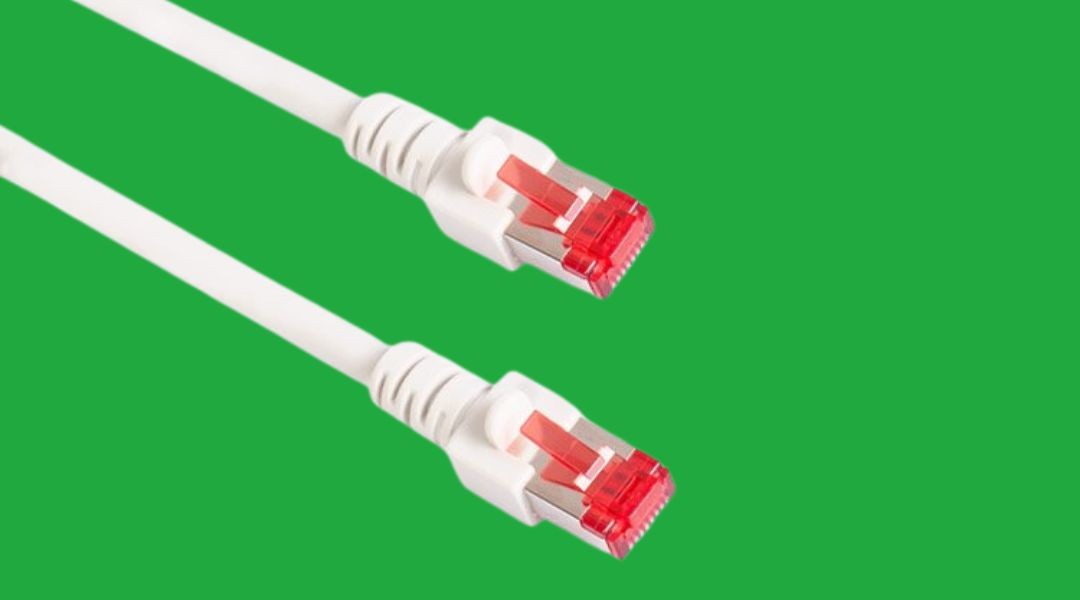

Dây mạng LAN

Dùng để kết nối đầu ghi hình DVR và modem mạng, cho phép bạn có thể dễ dàng theo dõi, quan sát không gian từ xa 1 cách tiện lợi.

3. Ưu điểm của Camera Analog

Về mặt chất lượng hình ảnh của camera analog: Cảm biến CCD trong camera giám sát chuẩn analog có thể xử lý tốt chất lượng hình ảnh trong bất kỳ điều kiện ánh sáng và chuyển động nào. DVR được trang bị các phần cứng cứng và phần mềm nhằm mục đích nén tín hiệu analog nên chất lượng hình ảnh và tốc độ khung hình dễ dàng được nâng cao.

Hệ thống cáp camera analog: Các nhà tích hợp hệ thống có thể sử dụng “các bộ biến đổi balun” nhằm mục đích để truyền tải hình ảnh, điện và dữ liệu analog trên một hạ tầng dây mạng vượt xa giới hạn tiêu chuẩn TIA/EIA. Việc sử dụng các bộ biến đổi balun khiến cho hình ảnh analog có thể được truyền đi hơn 1km trên hệ thống cáp tiêu chuẩn Cat.5e.

Việc truyền tải hình ảnh của camera analog: Lưu lượng tín hiệu analog không gặp bất cứ vấn đề gì về mạng hoặc là rủi ro khi truyền tải, băng thông dường như không giới hạn. Đó là một kết nối bị động, tương tự như tín hiệu kết nối trên điện thoại analog, hình ảnh hoàn toàn không bị ảnh hưởng hoặc bị nhiễu bởi bất kỳ vấn đề gì bên ngoài hệ thống giám sát hình ảnh.

Bảo mật của camera analog: Toàn bộ hệ thống analog hầu như miễn dịch với virus và các loại phần mềm tấn công, chính vì vậy, nếu như các hacker muốn lấy được thông tin hình ảnh thì không có cách nào khác ngoại trừ việc bắt buộc tiếp xúc vật lý với các thiết bị trong hệ thống.

Việc bảo trì của camera analog: Camera Analog là thiết bị không cần quản lý và cũng không có địa chỉ IP để quản lý, người dùng không cần phải lo lắng về lập trình, phần mềm và kỹ năng quản lý.

4. Nhược điểm của camera Analog

Chất lượng hình ảnh của camera analog: Camera giám sát chuẩn analog hoàn toàn không có khả năng tương thích với các tiêu chuẩn cao hơn NTSC/PAL (chuẩn NTSC/PAL hỗ trợ từ 25 - 30 khung hình trong 1 giây, 525 - 625 dòng quét trên 1 khung hình).

Hệ thống cáp camera analog: Camera giám sát chuẩn analog có sử dụng hệ thống cáp đồng trục hơi cồng kềnh và cần có nguồn điện đi kèm với nó.

Bảo mật của camera analog: Tín hiệu analog sẽ ít an toàn hơn và hoàn toàn có thể bị đánh cắp hoặc xem bởi bất cứ ai có quyền truy cập vào cơ sở hạ tầng cáp.

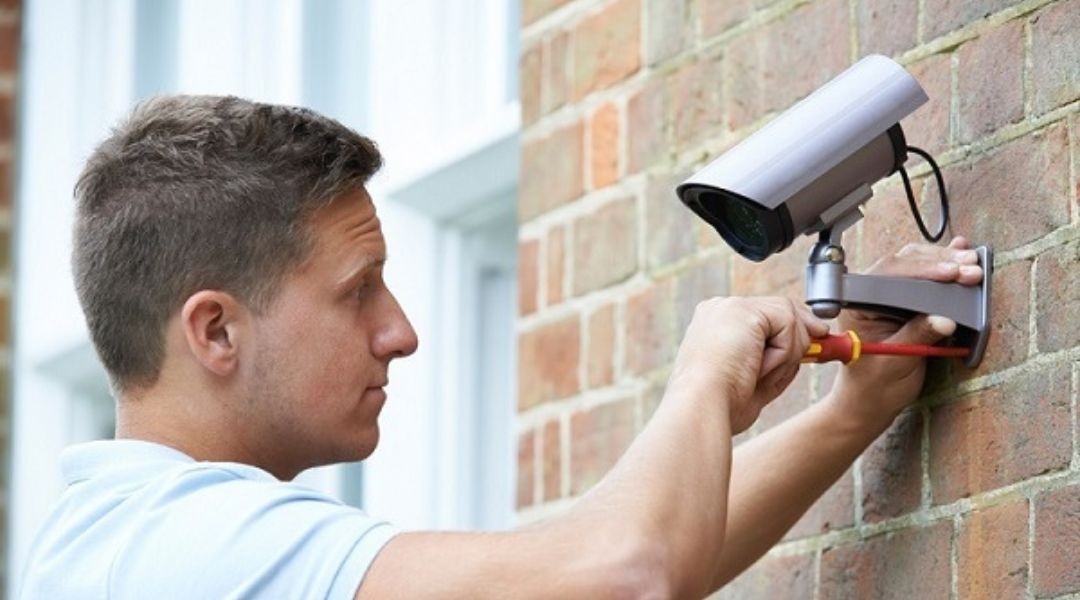

5. Lắp đặt camera Analog có khó không?

Camera analog: Không đòi hỏi người lắp phải có kiến thức về mạng và cấu hình mà chỉ cần có nguồn điện, điểm đặt và tiêu điểm, việc lắp đặt camera quan sát analog hoàn toàn có thể thực hiện được dễ dàng và không cần quan tâm đến quy mô của hệ thống.

Đối tượng tương thích của camera analog: Một DVR có thể dễ dàng chấp nhận bất kỳ bất kỳ camera Analog nào, chính vì vậy, bạn sẽ không cần phải lo lắng về độ tương thích khi cần thay đổi DVR hoặc camera. Tuy nhiên, có một điều bạn cần phải lưu ý là nhiều DVR ngày nay được thiết kế hybrid (lai), điều này có nghĩa là trong một hệ thống sẽ tích hợp cả 2 loại camera Analog và camera IP trên một giao diện phần mềm.

Khả năng mở rộng của camera analog: Camera Analog không yêu cầu về băng thông khi dữ liệu truyền giữa camera và thiết bị lưu trữ nên khi camera mới được lắp đặt, cắm trực tiếp vào DVR sẽ không gây ảnh hưởng đến hệ thống mạng của bạn.

Giá cả của camera analog: Camera Analog có giá thấp hơn rất nhiều so với camera IP. Mặc khác, bởi vì không cần có các thiết bị ngoại vi và quản lý đi kèm, việc lắp đặt camera Analog sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí.

6. Một số Camera gói camera Analog được kinh doanh tại VINALNK

Camera Analog KBVision KX-2K12CP 4.0 Megapixel

KX-2K12CP hoạt động khi gán vào đầu ghi và lưu trữ video trên ổ cứng, với độ phân giải 4.0 Megapixel cung cấp hình ảnh chất lượng Full-HD, tích hợp đèn hồng ngoại cùng với tầm nhìn ban đêm có thể lên đến 20m, loại camera này hỗ trợ các chức năng BLC, HLC, D-WDR, AGC, 2D-DNR và chuẩn chống IP67 cho khả năng hoạt động tốt ngoài trời.



Bên cạnh đó, KX-2K12CP sử dụng nguồn điện 12V siêu tiết kiệm với tuổi thọ cao, có thể lên đến 10 năm, phù hợp cho gia đình, nhà xưởng, cửa hàng sử dụng.

Camera Analog KBVision KX-2013S4 1080p

Camera KX-2013S4 hoạt động khi gán vào đầu ghi và lưu trữ video trên ổ cứng, cam kết đem lại hình ảnh video chất lượng, rõ nét với độ phân giải 1080p, trang bị cảm biến hình ảnh 1/2.8″ Panasonic Chipset và hỗ trợ: BLC, HLC, AGC, D-WDR, 2D-DNR, ống kính quan sát 3.6mm cho góc nhìn 83°, tầm nhìn hồng ngoại 20 tích hợp 24 đèn LED có thể tối ưu hóa khả năng an ninh của một chiếc camera, cho bạn và gia đình sự yên tâm dù ở bất cứ đâu.



Loại camera này sử dụng nguồn điện 12V cực tiết kiệm và độ bền có thể lên đến 10 năm hoặc hơn, phù hợp với nhu cầu lắp đặt cho gia đình, nhà xưởng, cửa hàng,

Camera Analog KBVision KX-2K11CP 4.0 Megapixel

KX-2K11CP được lắp đặt cùng đầu ghi, với độ phân giải 4.0 Megapixel, trang bị cảm biến hình ảnh 1/3″ CMOS 4.0 MP Panasonic, ống kính 3.6mm (có góc nhìn 84°), tầm nhìn được hỗ trợ bởi đèn hồng ngoại ban đêm lên đến 20m.



Vỏ ngoài của camera này được làm từ vật liệu cao cấp, tích hợp tiêu chuẩn chống nước IP67 và độ bền lên đến 10 năm, đảm bảo cho khả năng làm việc ngoài trời được tốt nhất.

Camera Analog KBVision KX-C2004S5 1080P

KX-C2004S5 là sản phẩm camera 4in1 vì kết nối được tất cả các dòng đầu ghi HDCVI, HDTVI, AHD và Analog, với độ phân giải 2.0 megapixel, đảm bảo sẽ cung cấp những hình ảnh, video chuẩn HD. Bên cạnh đó, camera có trang bị đèn hồng ngoại thông minh tự động điều chỉnh độ sáng chống lóa, cho khả năng phân giải HD trên đường truyền Analog, khiến thời gian thực không trễ hình, chức năng Day/Night (ICR), AWB, AGC, BLC, 3D DNR, quan sát cả ngày và đêm đều tốt, khoảng cách nhìn đêm lên đến 50m.

Camera hồng ngoại KBVISION KX-C2004S5 là dòng sản phẩm camera KB-Series nhập khẩu, được sản xuất từ Trung Quốc, dòng hàng phổ thông nên giá thành hợp lý, phù hợp sử dụng cho gia đình hoặc các công trình vừa và nhỏ như cửa hàng, nhà máy, trường học,...

Camera Analog Hikvision DS-2CE11D0T-PIRL 1080P

Camera DS-2CE11D0T-PIRL được lắp đặt cùng đầu ghi, là một loại camera cao cấp được trang bị công nghệ hiện đại nhất như:

• Day/Night (ICR): Ngày và đêm được sử dụng ống kính khác nhau tạo nên những hình ảnh, video xuất sắc nhất
• 3D-DNR giúp giảm nhiễu kỹ thuật số 3D
• Tiêu chuẩn chống nước, chống bụi IP67
• Nguồn điện cung cấp cho camera 12VDC

Loại camera này được trang bị công nghệ HDTVI cho phép truyền hình ảnh HD với với khoảng cách đạt ngưỡng 300-500m, dễ dàng cho người dùng cài đặt mà không bị giật hình, không bị độ trễ so với loại camera IP, bỏ xa HD-SDI về tốc độ truyền, công nghệ HDTVI là công nghệ Analog sau cùng cho hình ảnh sắc nét, trong và mịn tốt nhất dòng Analog.

Tích hợp đèn hồng ngoại 20M, cho hình ảnh, video FULL HD với độ phân giải 1080p, đèn LED cảnh báo chuyển động để đảm bảo tối ưu sự an toàn cho nơi được lắp đặt. Bên cạnh đó, 1 trong những công nghệ hiện đại nhất nhì hiện nay - Starlight cũng được trang bị để hỗ trợ quan sát ban đêm cho người dùng.

Với hình dạng nhỏ gọn và màu sắc tối giản, DS-2CE11D0T-PIRL phù hợp với văn phòng công ty, cửa hàng quần áo, quán cà phê,...

Camera Analog Hikvision DS-2CE16B2-IPF 1080P

 DS-2CE16B2-IPF là loại camera hoạt động khi có đầu ghi hình và ổ cứng với những tính năng nổi bật sau:

• Là camera HDTVI công nghệ mới hiện nay, độ phân giải 1080p cho hình ảnh sắc nét và chất lượng
• Đèn hồng ngoại thông minh
• Kết nối với hầu hết các đầu ghi hình khác trên thị trường nhờ vào tính 4in1
• Công nghệ HDTVI cho phép truyền hình với khoảng cách tối đa 500m
• Không bị trễ so với camera IP
• Hơn hẳn công nghệ HD-SDI về khả năng cũng như tốc độ truyền
• Phù hợp cho không gian văn phòng, cửa hàng,...

Chúng ta vừa tìm hiểu khái niệm camera Analog, phân loại, cấu tạo và ưu nhược điểm cùng với một số loại camera Analog được cung cấp bởi VINALNK, nếu như bạn muốn tìm hiểu kỹ hơn về những sản phẩm này, hãy liên hệ với chúng tôi thông qua số 0386 879 779 để được tư vấn ngay nhé!
